南通五山機床有限公司

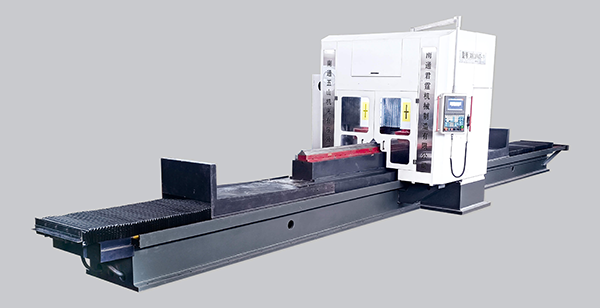

| 項目 | 型號 | MC20200CNC | MC20400CNC | MC1045CNC-3 |
|
工 作 臺 |
工作臺面積(WxL)(mm) | 230*2250 | 230*4250 | 800*4500 |
| 最大研磨面積(臥式副軸) (mm) | 230*2250 | 230*4250 | 400*4875 | |
| 磁盤面積(前后*左右)(mm) | 80*2040 | 80*4080 | 80*4080 | |
| 工作臺最大承載重量(含電磁盤) | 1000 | 1000 | 2000 | |
| T 槽(尺寸*個數*間距) (mm) | – | – | 18×3×160 | |
|
三 主 軸
|
雙主軸開距 Y軸 Z軸 ?(mm) | 245 ~ 565 | 245 ~ 565 | 400 ～ 890 |
| 砂輪下緣至工作臺面距離(V軸) (mm) | 338.5～443.5 | 338.5～443.5 | 0～390 | |
| 砂輪上面至工作臺面距離(A 軸) (mm) | 201～311 | 201～311 | 360～600 | |
| A 軸行程 | 250 | |||
| 磁盤面至工作臺面距離 (mm) | 240 | 240 | 410 | |
| 伺服馬達(連續/30 分鐘)(Kw) | 2.25 | 10 | 20/27.5 | |
| 主軸轉速 | 2000/3600 | 2000/3600 | 1260～2270 | |
| 砂輪(外徑*厚度*內徑)(mm) | 455*25*127 | 455*25*127 | 510*50*303.2 | |
| X軸
左右 進給 |
行程 | 3100 | 5100 | 5660 |
| 伺服馬達(Kw) | 3 | 4 | 40(6KW) | |
| 移動速度(m/min) | 0~25 | 0~25 | 3~25 | |
| 最小設定單位 | 0.001 | 0.001 | 0.001 | |
| 軌道 | 雙V硬軌 | 雙V硬軌 | 雙V硬軌 | |
| Y 軸
|
行程 | 160 | 160 | 240 |
| 伺服馬達(Kw) | 1.6 | 1.48 | 2.85 | |
| 移動速度(m/min) | 4.5 | 4.5 | 3.3 | |
| 最小設定單位 | 0.001 | 0.001 | 0.001 | |
| 軌道 | 硬軌 | 硬軌 | 硬軌 | |
| Z軸
|
行程 | 110 | 110 | 240 |
| 伺服馬達(Kw) | 3 | 2.14 | 2.85 | |
| 移動速度(m/min) | 4.5 | 4.5 | 3.3 | |
| 最小設定單位 | 0.001 | 0.001 | 0.001 | |
| 軌道 | 硬軌 | 硬軌 | 硬軌 | |
| 砂輪修整器 | 鉆石滾輪(外徑*厚度*內徑)(mm) | ?100* Max.80*?52 | ?102* Max.80*?52 | ?102* Max.80*?50.8 |
| 最高轉速 (rpm) | 3000 | 6000 | 6000 | |
| 伺服馬達功率(Kw) | 1.6 | 1.57 | 1.6 | |
| 副軸 | 伺服馬達(HP*P) | 3.7/4.8 | 3.7/4.8 | 10*4 |
| 主軸轉速 (rpm) | 2000/7600 | 2000/7600 | 1570～3200 | |
| 砂輪尺寸(外徑*厚度*內徑) (mm) | ?255*13*?50.8 | ?255*13*?50.8 | ?405*50*?127 | |
| U軸
|
行程 | 90 | 90 | 300 |
| 伺服馬達(Kw) | 0.5 | 0.4 | 1.57 | |
| 移動速度(m/min) | 5 | 5 | 20 | |
| 最小設定單位 | 0.001 | 0.001 | 0.001 | |
| 軌道 | 硬軌 | 硬軌 | 硬軌 | |
| V軸
上下 |
行程 | 105 | 105 | 80 |
| 伺服馬達(Kw) | 0.82 | 0.82 | 1.57 | |
| 移動速度(m/min) | 5 | 5 | 0.5 | |
| 最小設定單位 | 0.001 | 0.001 | 0.001 | |
| 軌道 | 線性滑軌 | 線性滑軌 | 線性滑軌 | |
| 其它 | 機床尺寸 (mm) | 6842*2781.4*2462.2 | 12323*2781.4*2462.2 | 14485*2610*2890 |
| 機床重量?(Kgs) | 18000 | 25000 | 35000 |
